Control de pH en el proceso de potabilización del agua
Las plantas potabilizadoras de agua están formadas por una serie de tratamientos en donde el principal objetivo es eliminar los contaminantes y las impurezas presentes en el agua para hacerla apta para su consumo y uso en las actividades diarias del ser humano.
El agua pasa a través de una serie de procesos como coagulación, sedimentación filtración y desinfección durante los cuales se deben controlar diferentes parámetros para asegurarse de que el agua no contendrá sustancias o cuerpos extraños de origen biológico que puedan representar un riesgo para la salud de los seres humanos.
Un parámetro muy importante que debe medirse en el agua potable es el pH, el cual es un indicativo del nivel de acidez o alcalinidad de una muestra. Generalmente, para las mediciones de pH se utiliza una escala de 0 a 14, sin embargo, podemos encontrar algunas sustancias que poseen un pH inferior o superior a esta escala. En el caso del agua potable la NOM-127-SSA1-1994 establece que el valor de pH debe estar entre 6.5-8.5 de pH, ya que un agua demasiado ácida puede llegar a representar un problema para nuestro organismo, además de que también va a influir en el sabor del agua. Por este motivo es muy importante que las instalaciones de tratamiento de agua cuenten con un sistema regulador del pH para garantizar la disponibilidad de un agua más alcalina.
Aplicación

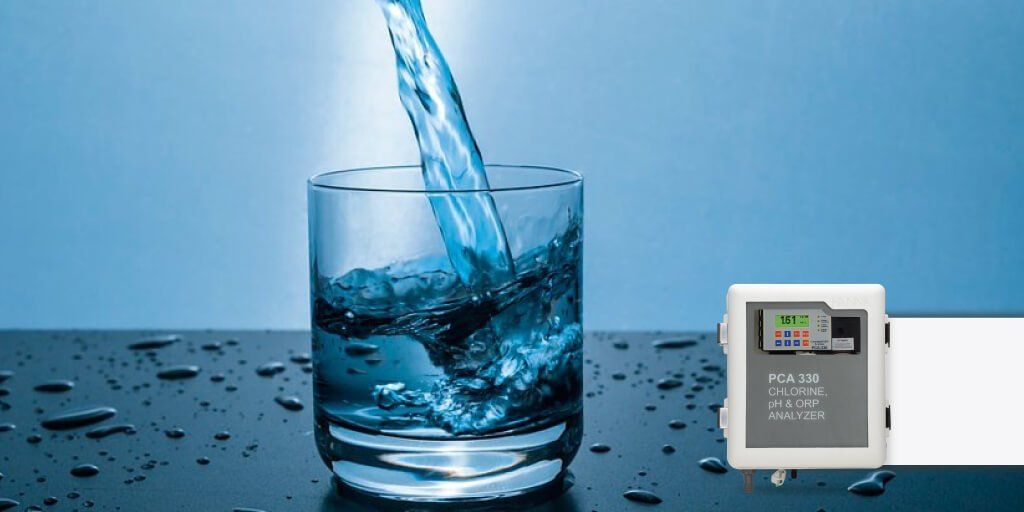

El analizador de pH PCA330 permite llevar a cabo la correcta medición y control del pH en una muestra que circula a través de la tubería en las plantas potabilizadoras.
Este equipo cuenta con la función para ajustar 3 valores de pH: un punto de ajuste para la dosificación y dos valores de alarmas. Además del pH, también puede realizar la medición y control de parámetros como la temperatura y el ORP.
El usuario tendrá la posibilidad de activar o desactivar las alarmas por alto o bajo para todos los parámetros. El sistema parará el proceso en caso de que algún componente no se encuentre funcionando de forma apropiada. Además, el PCA cuenta con un ciclo de control que el usuario podrá configurar de acuerdo con las dimensiones del proceso controlado. El tiempo de ciclo es configurable de 3 a 90 minutos.
Estos controladores ofrecen una alta resistencia a los agentes químicos, esfuerzos mecánicos y temperatura.
A continuación, se muestra la tabla con las especificaciones del equipo.
| PCA330 | |
| Intervalo de pH | 0.00 a 14.00 pH |
| Resolución de pH | 0.01 pH |
| Exactitud de pH | ± 0.05 pH |
| Calibración de pH | Uno o dos puntos |
| Relevador de dosificación de pH | Relevador ON/OFF o proporcional, o salida de 4-20mA |
| Punto de ajuste de pH | Seleccionable de 0.10 a 2.00 pH |
| Banda de histéresis de pH | Seleccionable de 0.05 a 2.00 pH |
| Muestreo de pH | Ajustable de 3 a 120 segundos |
| Intervalo de ORP | 0 a 2000 mV |
| Resolución de ORP | 1 mV |
| Exactitud de ORP | ±1 mV
|
| Intervalo de temperatura | 5.0 a 75°C (41.0 a 167.0 °F)
|
| Resolución de temperatura | 0.1°C (0.1°F) |
| Exactitud de temperatura | ±0.5°C (±1.0°F) |
| Conectividad | RS485, con asilamiento galvánico |
| Memoria para registro | 3,5000 registros |
| Velocidad de comunicación | 1200; 2400; 4800; 9600 bps |
| Carcasa | NEMA-4X, construida con poliéster y fibra de vidrio, con ventana transparente de Lexan |
| Presión de entrada de la muestra | 0.07 a 4 bar sin regulador externo (para instalaciones donde la presión sea mayor a 4 bar se requiere un regulador de presión externo) |
| Flujo de muestra | 100 a 300 mL/min |
| Temperatura de la muestra | 5 a 40°C (41 a 104°F) |
| Conexión de entrada/salida de la muestra | Conector macho NPT de 12 mm (1/2”) |
| Conexión a drenaje | 10 mm (3/8”) para manguera |
| Relevador de dosificación | Contacto SPDT con carga resistiva de 5ª, 230V |
| Salida a registrador | 0-10 mV, 0-100 mV, 0-1V, 4-20 mA, 0-20 mA |
| Pantalla | LCD con 4 líneas x 20 caracteres (idiomas: inglés, italiano, portugués y español) |
| Alimentación eléctrica | 115 VCA ±10%; 50/60 Hz; 20 VA |
| Dimensiones | 318 x 267 x 159 mm (12.5 x 10.5 x 6.25”) |
| Peso | 5 kg (11 lb) sin reactivos |
| Información para ordenar | Cada analizador se suministra completo con: 2 frascos de reactivo (1 pza. de indicador y 1 pza. de solución buffer), 2 tapas para los frascos, 5 pzas. de sobres compuesto DPD en polvo, mangueras y manual de instrucciones. |
