HI510-03

Conjunto de accesorios para montaje en tubo del HI510

El HI510-03 es un conjunto de accesorios para montaje en tubo del controlador y transmisor universal HI510.

  • Accesorios completos de montaje que incluyen placa, tuercas y tornillos en forma de U.
Solicitar cotización
HI510-03 Categorías: ,

    Gracias por su interés en HANNA® instruments Ecuador

    Para efectuar su consulta, favor de llenar los siguientes campos, recuerde que los campos marcados con * son obligatorios.

    Descripción

    El HI510-03 es un conjunto de accesorios para montaje en tubo del controlador universal tamaño ½ DIN HI510. El código HI510-03 incluye las tuercas y tornillos necesarios para fijar la placa de montaje al controlador. Se suministran los tornillos en forma de U que se pueden adaptar a diferentes tamaños de tubos. La placa de montaje se puede rotar para que el controlador HI 510 quede en el tubo de forma horizontal o vertical.

    La clasificación NEMA 4X de este controlador no se afecta por el método de montaje que se use. EL HI510 tiene empaques a prueba de agua para los cables que se introduzcan al medidor. El HI510 tiene bloques terminales de conexión que son extraíbles para facilitar el cableado.

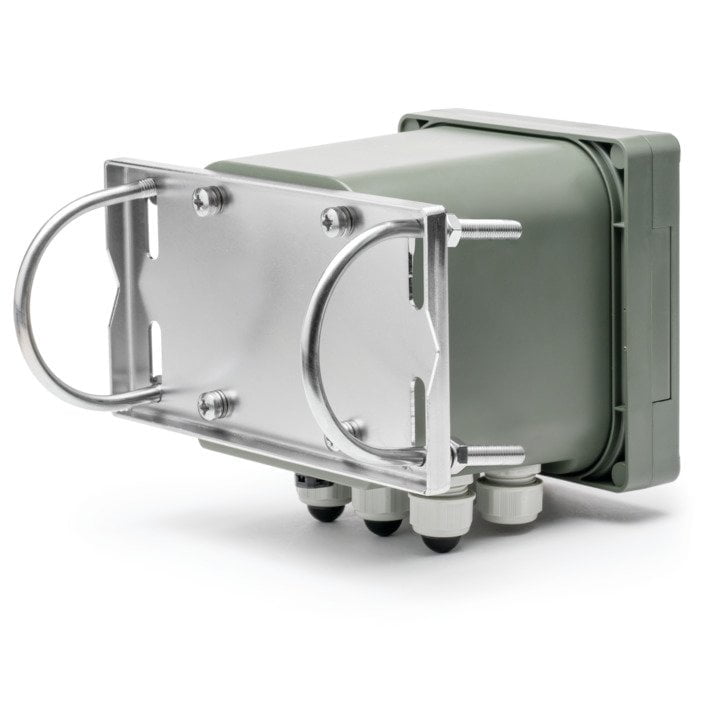

    Instalación de la placa de montaje

    Se muestran las placas de montaje fijas al controlador universal HI510 (se vende por separado)

    Se usan cuatro tuercas con roldanas para fijar la placa al controlador.

    La placa presenta cortes en hendidura y los tornillos en U ayudan a fijarla al tubo.

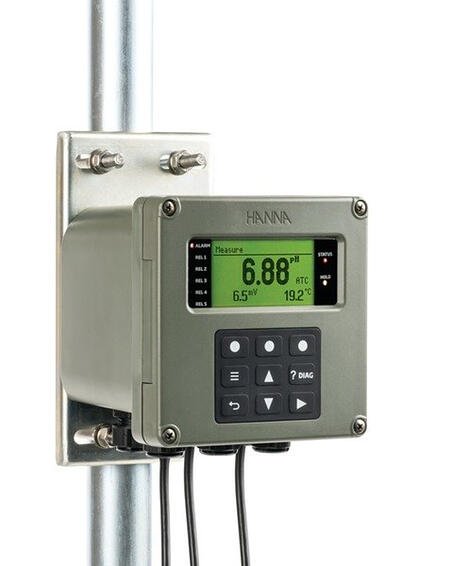

    Placa para tubo

    Se muestra el controlador HI510 montado en tubo (los accesorios se venden por separado).

    La placa se puede rotar para una instalación vertical u horizontal.

    La clasificación NEMA 4X de la carcasa no se afectará con la instalación en tubo.













    Especificación Detalle
    CódigoHI510-03
    Información para ordenarEl código HI510-03 incluye placa con recubrimiento de zinc (1), tuerca hexagonal M8 (4), roldana plana M8 (4), roldana con resorte para tornillo M8 (4), roldana plana para tornillo M6 (4), roldana con resorte para tornillo M6 (4), tornillo M6 x 12 mm (DIN7985) (4), y tornillos en U (2 de cada uno de tamaño – 1”, 1 ½”, y 2 ½”).
